Array Catalog

Finite and infinite arrays, layout visualization, mutual coupling, embedded pattern, pattern multiplication

Arrays are several antennas connected and arranged in a regular structure to form a single antenna. Arrays produce radiation patterns that when combined have characteristics that individual antenna radiation patterns cannot produce.

Apps

Antenna Array DesignerDesign, visualize, and analyze arrays (Since R2019b)

Objects

linearArrayCreate linear antenna array
rectangularArrayCreate rectangular antenna array
conformalArrayCreate conformal antenna array
circularArrayCreate circular antenna array
infiniteArrayCreate infinite array of 2-D custom antenna in xy-plane

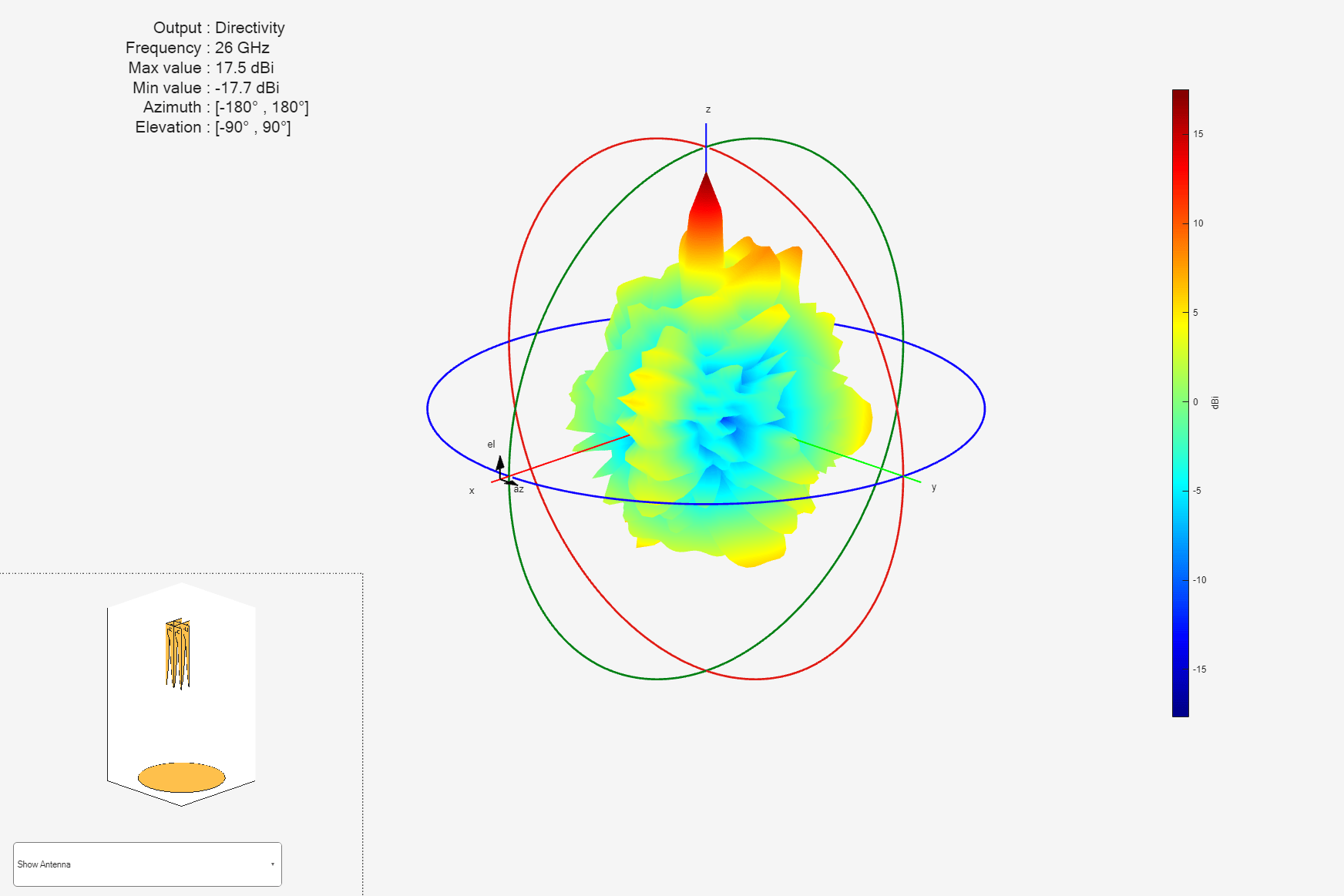

eggCrateCreate egg crate array of Vivaldi antenna elements (Since R2021a)

Functions

layoutDisplay array or PCB stack layout
infoDisplay information about antenna, array, or platform
showDisplay antenna, array structures, shapes, or platform
designDesign prototype antenna or arrays for resonance around specified frequency or create AI-based antenna from antenna catalog objects

Topics
